新一代可插拔的AM335X核心板評估板EVB-D335發布!
產品特性 l 采用TI公司Cortex-A8 AM335X處理器，運行最高速度為1GHZ，標準配置AM3352/800MHZ； l 支持128M-1G DDR3 SDRAM，最大為1G BYTES DDR3; l 支持128M-1G字節 SLC電子盤,標配512M； (EMMC 2G-32G大容量電子盤可選） l 三路百兆以太網，其中一路是獨立網絡，另外兩路為KSZ8863擴展，不支持IEEE1588； l 支持兩路高速USB HOST； l 支持一路RS485，一路CAN BUS,三路UART(TTL信號) l 支持分辨率最高的1366*768顯示接口，可支持SGX530 3D引擎; l 板載DS1338高精度RTC，保證系統時鐘同步； l 引出JTAG接口,便于裸機系統調試。 l EMMC啟動版本兼容BeagleboneBlack。 l 支持SDIO WIFI AP6181(可選AP6236,帶BT功能)，穩定可靠（IoT-335X心模塊產品支持）。 l 穩定的操作系統的支持，可預裝LINUX 4.14(支持DTB)；WINCE 7.0可根據項目定制； EVB-D335是DIM-335X/IoT-335X工控模塊的評估系統，為客戶提供DIM-335X/IoT-335X的原始參考設計，方便客戶快速評估和應用DIM-335X/IoT-335X核心模塊。 DIM-335X工控模塊產品集成了 ARM Cortex-A8 1GHz(MAX) TI AM335X 處理器，該模塊使用了TPS65217作為電源管理芯片，板載大容量電子盤（NAND FLASH或者EMMC），支持三種啟動方式（NAND/EMMC/QSPI NOR,通過開關SW1選擇），穩定運行WindowsCE 7.0 和Linux 4.14(支持DTB)。 該核心模塊使用SODIMM204接口件與工程底板相連，并帶螺釘鎖定，保證系統抗震性能。DIM-335X提供了3.3V I/O接口，可提供寬溫的工業組件，運行于條件惡劣的工業現場！ EVB-D335開發套件，可快速應用 開發套件中包括主板、各種LCD配件，提供開發工具以及API函數、參考代碼、詳細的使用手冊，讓客戶快速上手。 1. 300MHZ, 600MHZ , 800MHZ OR 1GHZ ARM CortexTM-A8 32-位RISC 微控制器 a) NEONTM SIMD協處理器 b) 具有單錯檢測的32KB/32KB L1指令/數據高速綬存 c) 具有錯誤糾正碼的256KB L2高速緩存 2. 支持移動雙倍速率同步動態隨機存儲器（mDDR）(低功耗DDR（LPDDR）/DDR2/DDR3) 3. 支持通用存儲器(NAND,NOR,SRAM等)支持高達16位ECC 4. SGX530 3D圖形引擎 5. LCD控制器 6. 可編程實時單元和工業用通信子系統(PRUICSS) 7. 實時時鐘(RTC) 8. 最多2個具有集成物理層的USB 2.0高速OTG端口 9. 支持最多2個端口的10/100/1000C 以太網交換機 10. 串口包括： a) 2個控制局域網端口(CAN) b) 6個UART,2個McASPI,2個MCSPI和3個I2C端口 11. 12位逐次逼近寄存器(SAR)ADC 12. 3個32位增強型捕捉模塊(eCAP) 13. 3個增強型高分辨率PWM模塊(eHRPWM) 加密硬件加速器(AES,SHA,PKA,RNG) DIM-335X亮點: Cortex-A8郵票孔AM335X核心模塊，精設計，低成本，可信賴 ◆ 高速Cortex-A8核心，最高運行1GHZ； ◆ 單顆256M/512M/1G字節DDR3 SDRAM，成本更低廉； ◆ 大容量板載電子盤，更多用戶空間； ◆ SODIMM204內存接口，方便插拔，方便測試，方便維修； ◆ 2路10M/100M/1000M以太網； ◆ 核心板獨立RTC， 走時精準； ◆ 最優秀的顯示性能，分辨率高達1366*768； ◆ CPU內置6路RS232串口（其中1路232為COM_DBU）； ◆ 外部擴展3*IIC、2*SPI接口； ◆ CPU內置雙路CAN BUS，適合于現場工業控制； ◆ 支持SD卡接口，大容量存儲； ◆ 高速USB 2.0 OTG接口； ◆引出JTAG接口,便于裸機系統調試。 ◆EMMC啟動版本兼容BeagleboneBlack。 ◆ 專業WINCE 7.0、LINUX 4.14(DTB)、ANDROID操作系統支持， ◆支持SD卡初始化系統，可USB盤升級系統； ◆ 核心板高集成度，可以直接應用，可根據客戶定制主板； 盈鵬飛公司成立于2004年，是專業的嵌入式主板方案商。 地址：深圳市龍華區民治街道民樂路粵通綜合樓E棟504 郵件：info@embedall.com 電話：0086-755- 82523090 傳真：0086-755-82523090
簡要介紹
AM335X芯片特性

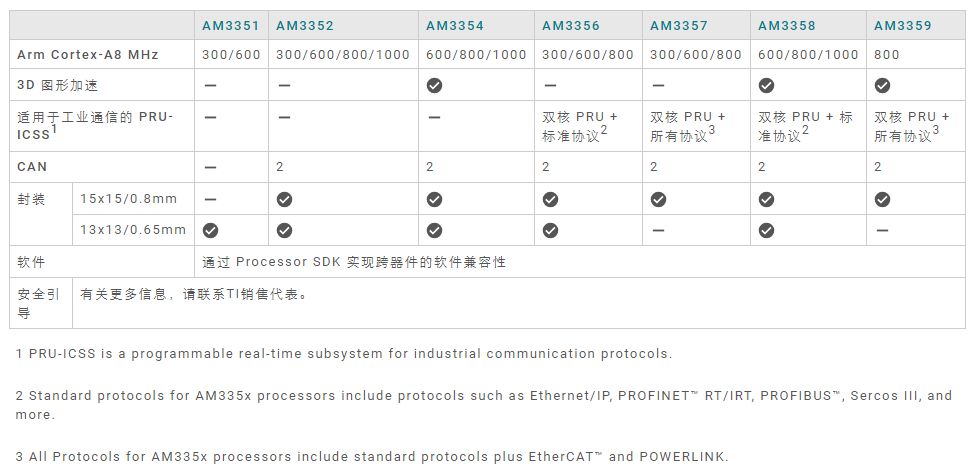

AM335X系列芯片
AM335X功能框圖
EVB-D335功能框圖

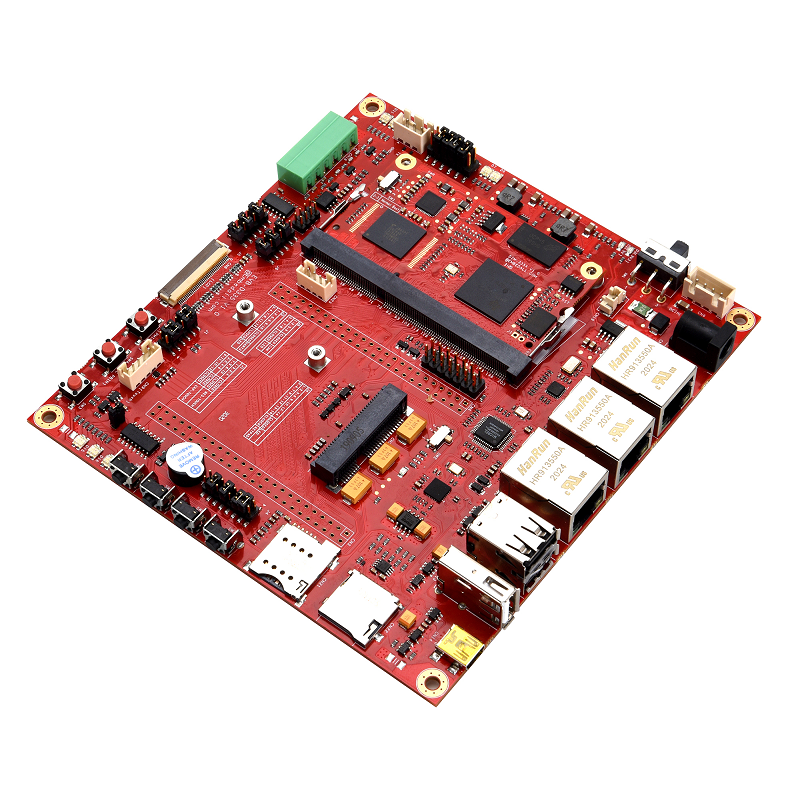

產品實物圖
EVB-D335可搭載的三款核心模塊
EVB-D335產品參數
支持軟件
訂購信息(如需要其他配置，請聯系info@embedall.com)
DIM-335x框圖:
DIM-335X尺寸圖:
DIM-335X應用領域:
