SAM9G45簡介

    SAM9G45是基于ARM926EJ-S，結合了通常需要用到的用戶界面功能與高速數據傳輸接口，其中包括LCD控制器、電阻式觸摸屏、攝像頭接口、音頻、以太網10/100以及高速USB以及SDIO。它支持用于程序和數據存儲的最新一代DDR2以及NAND閃存接口。它的串口控制器均帶有RS485通信模式功能。憑借運行頻率高達400MHz的處理器以及多個數據傳輸率超過100 Mbps的外設，AT91SAM9G45擁有極高的性能以及網絡帶寬或本地存儲器帶寬，足以提供出色的用戶體驗。

SAM9G45八大特性：

1.AT91SAM9G45支持用于程序和數據存儲的最新一代DDR2以及NAND閃存接口。 內部133 MHz多層總線架構與37條DMA通道、一個雙路外部總線接口以及分布式存儲器密不可分，其中，存儲器包括可配置為緊耦合存儲器（TCM）的64-KB SRAM。該總線架構可保持處理器以及高速外設所需的高帶寬。

2.I/O支持1.8V或3.3V工作電壓，可針對存儲器接口以及外設I/O而單獨配置。 本特性讓用戶從此不再需要任何外部電平位移器（Level Shifter）。

3.此外，它還支持0.8球間距封裝，從而能夠實現低成本PCB制造。

4.AT91SAM9G45功率管理控制器包含高效的時鐘門控（Clock Gating）以及后備電池部分，可在活動與待機模式下最大限度降低功耗。

5.AT91SAM9G45支持SD卡啟動燒寫，可以方便實現客戶的系統更新及批量生產測試

6.AT91SAM9G45的串口控制器均帶有RS485通信模式功能，這種功能的應用可以實現在系統下實現RS485精確應用，減少系統下為RS485通信方向帶來的系統開銷及不便性，可以實現很精確的收發切換。

7.雙總線架構是這款芯片的又一大特色，在不影響最小系統工作的情況下，外圍設備的通信均通信DMA功能得以實現，對系統的穩定性及系統的通信效率有很好的表現。

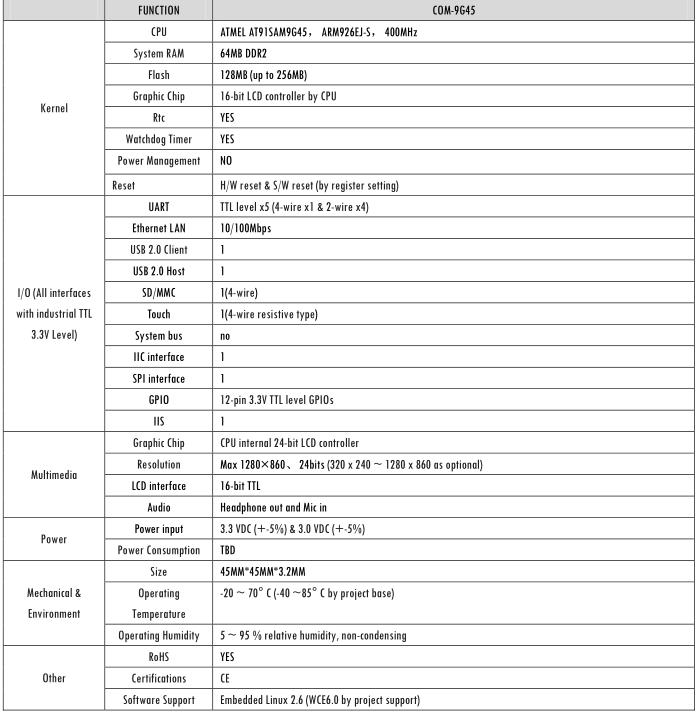

產品特性：

1.CoM-9G45采用ARM9工業控制模塊，CPU采用AT91SAM9G45

2.400M高速ARM926EJ核心

3.單顆DDR2 SDRAM成本更低廉

4.大容量板載電子盤，更多用戶空間

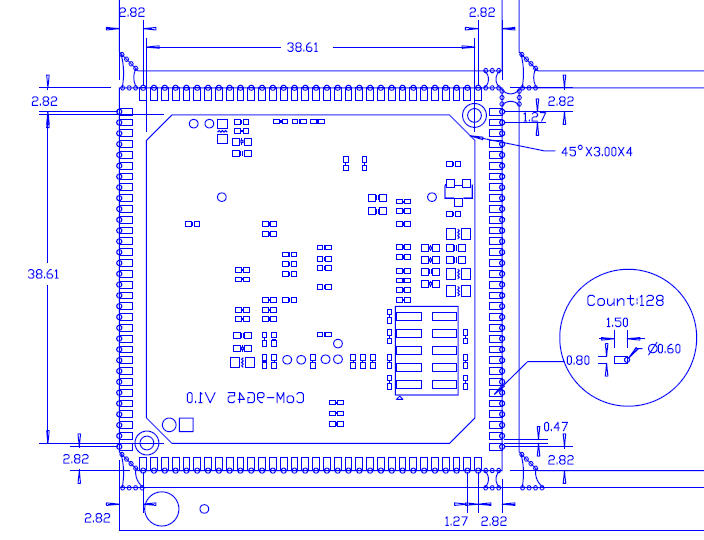

5.精致郵票孔設計，45mm*45mm，批量使用成本更低

6.核心板獨立RTC，走時精準

7.ARM9中最優秀的顯示性能，分辨率高達1280*860

8.CPU內置5路RS232串口（其中1路232為COM_DBU）

9.外部擴展1*IIC，2*SPI接口（無總線接口引出）

10.專業WINCE6.0,LINUX2.6操作系統支持，可USB升級

11.核心板高集成度，可以直接應用，可根據客戶定制主板

12.推薦應用：醫療、儀表、顯示終端

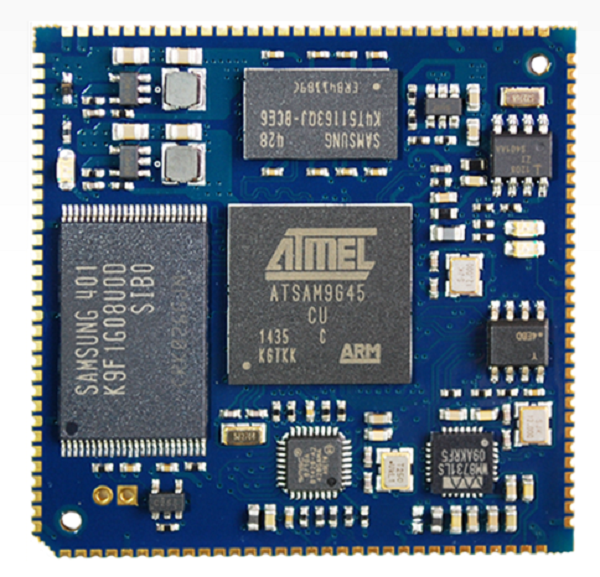

CoM-9G45核心板：

應用領域

• 工業控制終端
• 智能儀器儀表
• 數據采集分析
• 醫療方面產品
• 遠程抄表系統集中器
• 網絡終端
