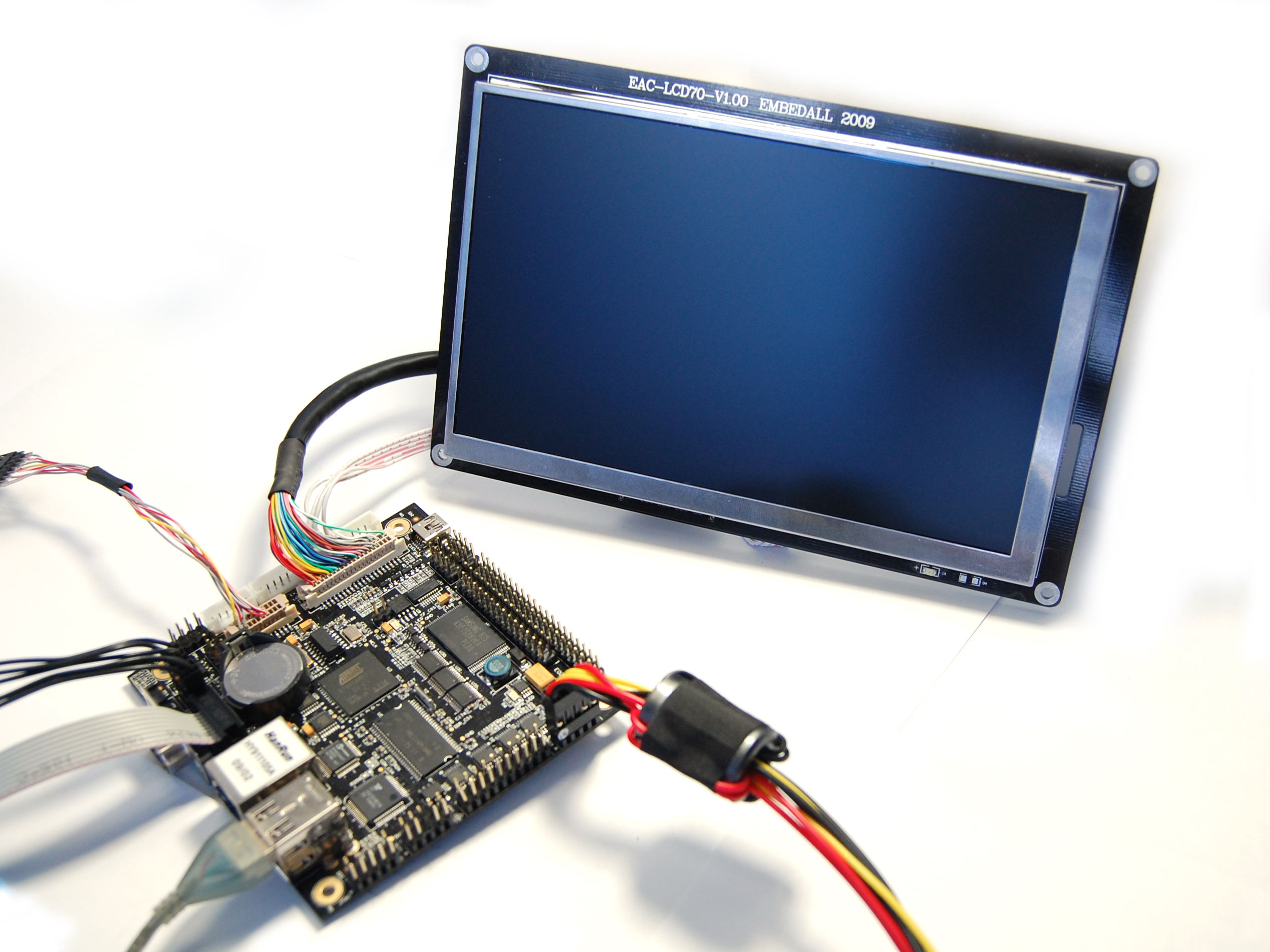

產品圖片：

接口示意圖：

輸入端口（CN4）定義及其詳細的說明：

1.與本公司的EAC-0923，EAC-0921的LCD接口兼容，可以直接連接。

2.如果您正在使用我公司的EAC-LCD70T液晶模塊和其他廠商硬件開發平臺開發產品，請詳細閱讀此文檔接口定義及其他廠商硬件平臺的TFT接口定義，并對應相連。

觸摸屏（CN2）定義及其詳細的說明：

采用專用的5PIN（5x1）接口，2.0mm間距

使用觸摸屏接口配線（TOUCH_LINE）連接觸摸屏

支持4線電阻式觸摸屏

觸摸屏接口無方向定位針，請制作'朝上'標簽

觸摸屏接口信號功能定義

CN1接口：

 因為AT070TN83V01液晶屏是沒有自帶觸摸屏的，所以要加上單獨的一個四線帶電阻的觸摸屏，觸摸屏上自帶的數據線與CN1接口相連。

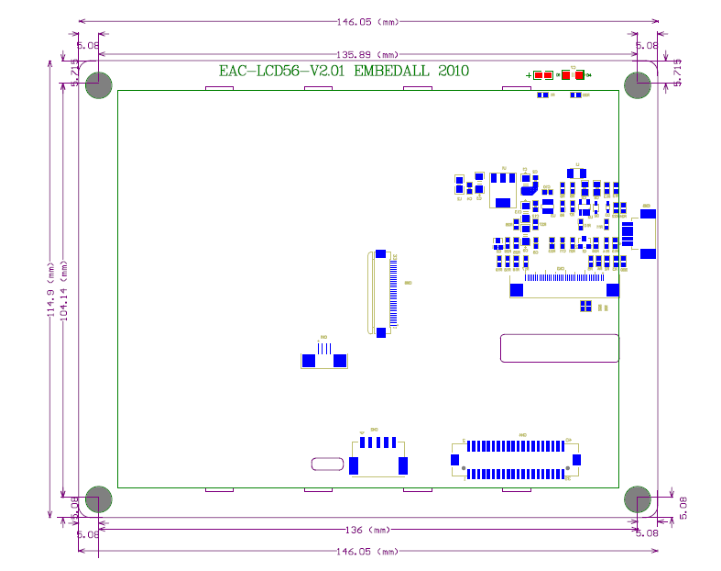

機械尺寸圖：
