i.MX6UL簡介

      i.MX6UltraLite擴展了i.MX6系列，它是一個高性能、超高效處理器系列，采用先進的ARM®Cortex®-A7內核，運行速度高達696 MHz。i.MX6UltraLite應用處理器包括一個集成的電源管理模塊，降低了外接電源的復雜性，并簡化了上電時序。這個系列的每個處理器提供多種存儲器接口，其中包括16位LPDDR2、DDR3、DDR3L、原始和管理的NAND閃存、NOR閃存、eMMC、Quad SPI和各種其他接口，用于連接外圍設備，如WLAN、Bluetooth™、GPS、顯示器和攝像頭傳感器。

i.MX6UL器件概述

 cpu復合器件：

  ARM®Cortex®-A7內核，運行頻率528 MHz，128 KB L2緩存

顯示：

并行LCD顯示，分辨率高達WXGA (1366x768)8/10/16/24位并行攝像頭傳感器接口

電泳顯示屏控制器支持直接驅動E-Ink EPD面板，分辨率高達2048x1536，工作頻率106 Hz

儲存器：

 16位LP-DDR2, DDR3/DDR3L

 8/16位并行NOR FLASH / PSRAM

 雙通道Quad-SPI NOR FLASH

 8位原始NAND FLASH與40位ECC

 數據連接:

 兩個MMC 4.5/SD 3.0/SDIO端口

 兩個USB 2.0 OTG，HS/FS，器件或主機，帶PHY接口

 音頻接口包括3個I2S/SAI, S/PDIF Tx/Rx

 兩個10/100以太網，支持IEEE 1588協議

 兩個12位ADC，高達10個輸入通道，以及電阻式觸摸控制器(4線/5線)

高級電源管理：

部分PMU集成

安全性：

  安全模塊：TRNG，加密引擎(帶DPA的AES，TDES/ SHA/ RSA)，防篡改監控，安全引導，SIMV2/ EVMSIM X 2，OTF DRAM加密，PCI4.0預認證

封裝：

  14x14 289 MAPBGA 0.8mm間距

   9x9 272 MAPBGA 0.5 mm間距

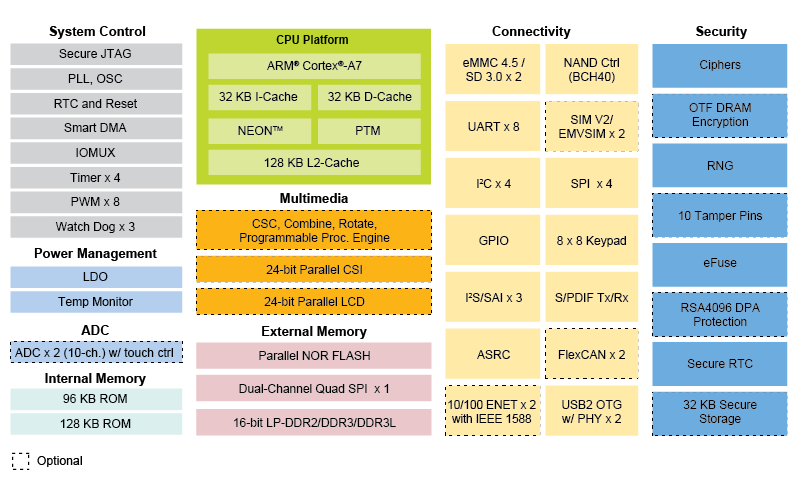

i.MX6UL BD

技術參數

·          ARM® Cortex®-A7 @ 528 MHz, 128 KB L2 cache

·         Parallel LCD Display up to WXGA (1366×768)

·         8/10/16/24-bit Parallel Camera Sensor Interface

·         16-bit LP-DDR2, DDR3/DDR3L

·         8/16-bit Parallel NOR FLASH / PSRAM

·         Dual-channel Quad-SPI NOR FLASH

·         8-bit Raw NAND FLASH with 40-bit ECC

·         2x MMC 4.5/SD 3.0/SDIO Port

·         2x USB 2.0 OTG, HS/FS, Device or Host with PHY

·         Audio Interfaces include 3x I2S/SAI, S/PDIF Tx/Rx

·         2x 10/100 Ethernet with IEEE 1588

·         2x 12-bit ADC, up to 10 input channel total, with resistive touch controller (4-wire/5-wire)

·         Partial PMU Integration

·         Security Block: TRNG, Crypto Engine (AES/TDES/SHA/RSA with DPA), Tamper Monitor,

·         Secure Boot, SIMV2/EVMSIM X 2, OTF DRAM Encryption, PCI4.0 pre-certification

·         14×14 289MAPBGA 0.8mm pitch

·         9×9 289 MAPBGA 0.5mm pitch

i.MX6UL系列應用處理器

i.MX6UL四大優點

1. 高性能、低功耗、小尺寸。i.MX6UL是飛思卡爾第一款搭載ARMCortex-A7內核的處理器，其能耗比A9內核的CPU低50%以上。它采用先進的電源管理架構，改變了以往與MCU相比CPU是“電老虎”的狀況。 i.MX 6UL以14x14 和9x9 MAPBGA形式封裝，適合低功耗和空間受限的應用場合。

 2. 安全、加密。i.MX 6UL具有硬件加密引擎、篡改檢測和動態DRAM加密/解密等內置功能，可以使客戶面向高度安全的應用進行設計。這是周立功大力贊揚的一個特性，稱這樣一來IDH（獨立設計公司）才有錢賺，而IDH是芯片廠商生態系統的重要組成部分，對產品推廣的貢獻非常大。

 3. 價格便宜！中國人講究“價格便宜量又足”；價格是一款產品能否走紅的關鍵。i.MX 6UL起價不到4美元，性價比極高。此外，i.MX 6UL優化了管腳，可以用四層PCB板進行設計，從而進一步節省用戶成本。

 4..擁有盈鵬飛嵌入式為其量身打造的高穩定性商業級/工業級i.MX6UL核心板系列，客戶可直接采用核心板加自行設計底板的方式，使得產品開發周期與難度大幅降低

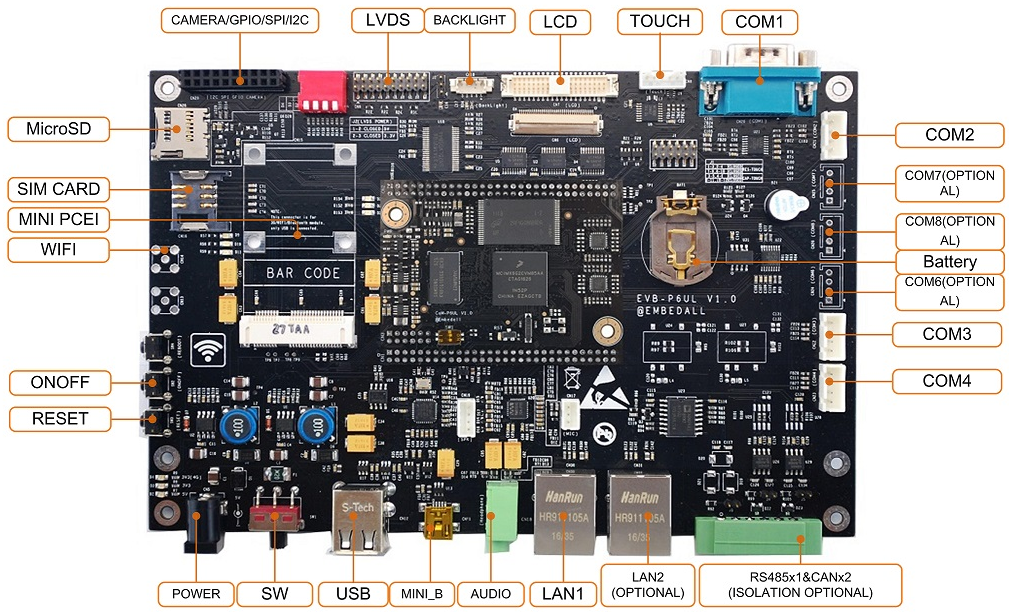

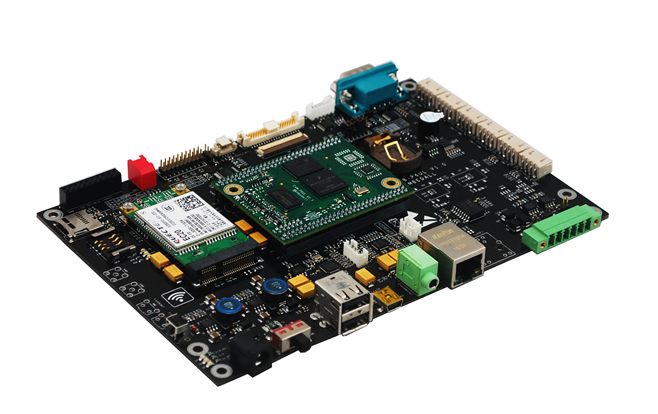

 產品特性：

1.采用NXP公司Cortex-A7 I.MX6UL處理器，運行最高速度為700MHZ，低功耗；

2.支持128M-512MDDR3 SDRAM

3.支持SLC NAND（256M-1G BYTES）或者QSPI NOR FLASH（32M-128M BYTES）或者EMMC（超大容量 2G-32G BYTES），可啟動；

4.最多可支持兩路百兆以太網（其中一路網絡與8路串口復用），兼容IEEE1588；

5.支持兩路高速USB OTG，可接口4G/WIFI模塊；

6.支持最多8路串口，雙路CAN BUS；

7.支持分辨率最高的1366*768顯示接口；

8.支持24位LVDS接口；

9.核心板采用雙列排針（2.00MM）直插式接口件，性價比高，維修測試都方便；

10.穩定的操作系統的支持，可預裝LINUX3.14；

11.板載RX8010的RTC時鐘，保證系統時鐘同步；
